DDR

512Mb(內置)

Flash

16MB

系統構架

Linux

Sensor傳感器

思特微1/3 "200萬低照度CMOS

音視頻

編碼

視頻壓縮格式

H.264/H.265 High/Main/Base profile，JPEG/MJPEG Baseline編碼；支持I/P幀

音頻壓縮格式

G.711/ACC編碼，支持音頻3A(AEC、ANR、AGC)

主碼流

1920x1080(200萬)/30幀；1280x720(100萬)/30幀

次碼流

720x576/30幀；640x480(VGA)/30幀；640x360/30幀；

352x288/30幀；320x240(QVGA)/30幀

最低照度

彩色0.05Lux@F1.2；黑白0.01@F1.2

信噪比

>45db(AGC OFF)

寬動態范圍

數字寬動態>90db

圖像處理

支持3D去噪、圖像增強、動態對比度增強處理功能

支持視頻、圖形輸出抗閃爍處理

支持視頻、圖形1/15～16x縮放功能

支持視頻、圖形疊加

ISP

支持4x4 Pattern RGB-IR sensor

3A（AE/AWB/AF），支持第三方3A算法

固定模式噪聲消除、壞點校正

鏡頭陰影校正、鏡頭畸變校正、紫邊校正

gamma校正、動態對比度增強、色彩管理和增強

多級降噪（BayerNR、3DNR）以及銳化增強

2F-WDR行模式/2F-WDR幀模式

最大抓拍圖像

1920x1080(200萬)

最大視頻輸入

1920x1080(200萬)/30幀

視頻壓縮率

32Kbps-20Mbps連續可調，支持CBR/VBR碼率控制模式

OSD菜單

4個區域的編碼前處理OSD疊加

圖像翻轉

支持水平、垂直翻轉

圖像設置

亮度、對比度、色度、銳度、背光等

網

絡

功

能

網絡協議

TCP/IP、UDP、RTP、RTSP、HTTP、DNS、DHCP、FTP、NTP、RTMP

FTP上傳

支持

云存儲

支持

智能分析及報警

移動偵測

可設置布防時間

視頻遮擋偵測

可設置布防時間

人形識別

可設置4個區域，可布防時間

隱私遮擋

可設置4個區域的隱私遮擋

報警聯動

警示燈閃爍、播放提示音、報警IO輸出、抓拍圖片、錄像

數

據

傳

輸

及

存

儲

數據存儲

視頻、圖片文件

存儲機制

手動、自動（循環、定時、報警開關量、智能報警事件）

ONVIF協議

標準ONVIF2.4協議

GB28181協議

支持

客戶端瀏覽

支持Chrome、Firefox、Edge、Safari、Google等所有不帶插件web瀏覽器瀏覽，最多支持12用戶同時訪問

手機客戶端

支持iphone、Android系統

網絡云

登虹

接

口

網絡接口

標準10/100M自適應以太網，防雷防靜電設計

音頻輸入接口

線性輸入/差分輸入，1Vvpp

音頻輸出接口

線性輸出，1Vvpp

串口

1路，TTL電平3.3V，可對接一體機芯

燈控接口

支持軟光敏和硬光敏，1個IR觸發輸入，1個紅外燈控制，1個白光(暖光)燈控制

狀態指示燈

紅色亮:系統電源正常；紅色滅:系統電源異常；

綠色閃爍:系統運行正常；綠燈滅或不閃:系統運行異常

復位接口

1個，長按5秒恢復出廠設置

IO口

1個，3.3V電平，可定義做報警輸入、報警輸出、ADC、通訊等功能

一

般

規

范

工作溫度

-20---70°C

工作濕度

90%RH以下

工作電壓

DC4.5---16V(+/-10%)

功耗

1W左右

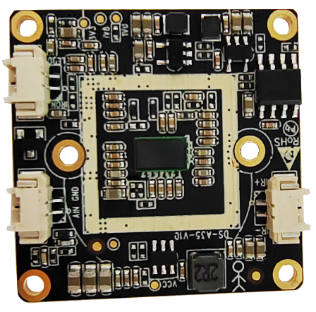

PCBA尺寸

32mm(長)x32mm(寬)x12mm(高)
