音頻壓縮格式

G.711/G.726/ADPCM，支持音頻3A(AEC、ANR、AGC)

編碼能力

單路：

3840x2160@20fps+720x576@30fps

2592x1944@30fps+720x576@30fps

2592x1520@40fps+720x576@30fps

2304x1296@60fps+720x576@30fps

2048x1536@60fps+720x576@30fps

1920x1080@80fps+720x576@30fps

雙路：

第一路：2592x1520@20fps+720x576@20fps

第二路：2592x1520@20fps+720x576@20fps

第一路：2304x1296@30fps+720x576@20fps

第二路：2304x1296@30fps+720x576@20fps

第一路：2048x1536@30fps+720x576@30fps

第二路：2048x1536@30fps+720x576@30fps

圖像處理

支持3D去噪、圖像增強、動態對比度增強處理功能

支持視頻、圖形輸出抗閃爍處理

支持視頻、圖形1/15～16x縮放功能

支持視頻、圖形疊加

ISP

支持4x4 Pattern RGB-IR sensor

 3A（AE/AWB/AF），支持第三方3A算法

 固定模式噪聲消除、壞點校正

 鏡頭陰影校正、鏡頭畸變校正、紫邊校正

 gamma校正、動態對比度增強、色彩管理和增強

 多級降噪（BayerNR、3DNR）以及銳化增強

2F-WDR行模式/2F-WDR幀模式

最大抓拍圖像

800萬像素（3840x2160）@20fps

最大視頻輸入

800萬像素(3840x2160) @20fps

視頻壓縮率

32Kbps-20Mbps連續可調，支持CBR/VBR/FIXQP/AVBR/QPMAP/CVBR六種碼率控制模式

OSD菜單

8個區域的編碼前處理OSD疊加

圖像翻轉

支持90°、180°、270°翻轉

圖像設置

亮度、對比度、色度、銳度等

網

絡

功

能

網絡協議

TCP/IP、UDP、RTP、RTSP、HTTP、DNS、DHCP、FTP、NTP、PPPOE、RTMP

智能報警

支持移動偵測報警、網絡故障報警、聯動報警、聯動錄像、聯動抓拍

FTP上傳

支持

WIFI傳輸協議

802.11b/g/n、支持WEP、WPA、WPA2加密協議

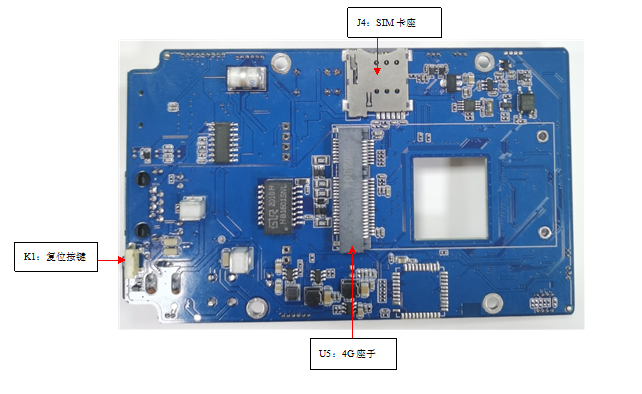

4G傳輸

移動、聯通、電信/4G、3G、2G

數

據

傳

輸

及

存

儲

數據存儲

視頻、圖片文件

存儲機制

手動、自動（循環、定時、報警開關量、移動偵測）

ONVIF協議

標準ONVIF2.4協議

客戶端瀏覽

支持IE6.0及以上（設備內嵌Web Server）瀏覽器瀏覽，最多支持10用戶同時訪問

手機客戶端

支持iphone、Android系統

網絡云

已對接阿里云，其它云平臺可根據需求對接

本地存儲

最大支持256G

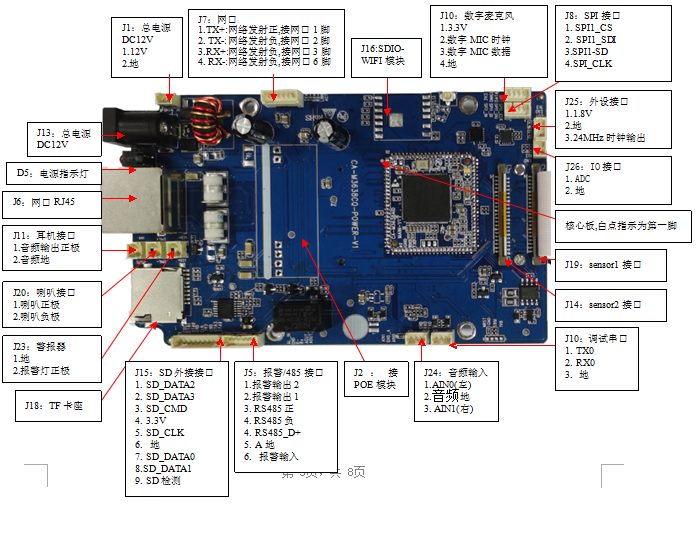

接

口

網絡接口

無

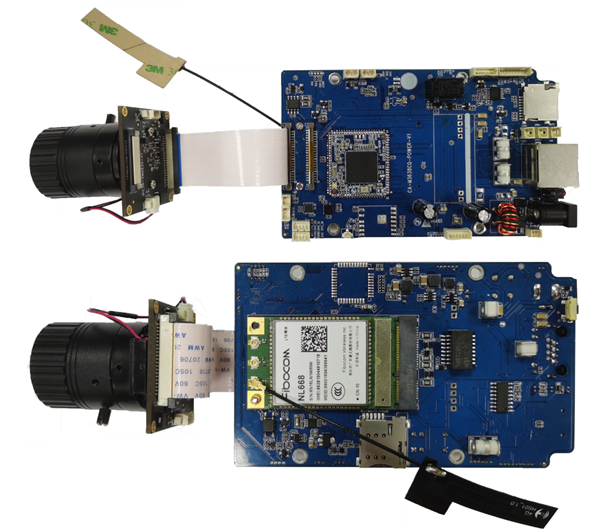

視頻輸入接口

數字MIPI接口(支持4lane/2lane)、數字DVP接口、數字BT656、USB2.0

支持sensor種類

200萬像素： IMX307、IMX327、SC2239、SC2310、、GC2053等

400萬：GC4653

500萬：OS05A20

800萬：OS08A10、IMX274

高清數字輸出

支持USB2.0輸出

音頻輸入接口

線性輸入，1Vvpp

數字MIC

音頻輸出接口

線性輸出，1Vvpp

串口

三路：串口0/1、TTL電平3.3V

SDIO

SDIO0：3.3V電平，可用于接SD卡、WIFI

USB接口

1個USB2.0接口

I2C接口

1個

SPI接口

1個

IO口

3.3V電平，可做報警輸入、報警輸出、復位、狀態指示、IR-CUT控制、單片機通訊、RS485使能、4G使能、WIFI使能、音頻使能等

一

般

規

范

工作溫度

-20---70°C

工作濕度

90%RH以下

工作電壓

DC3.3V(+/-10%)

功耗

220mW左右

PCBA尺寸

26mm(長)*24mm(寬)*5mm(高)
