音頻壓縮格式

G.711/G.726/ADPCM，支持音頻3A(AEC、ANR、AGC)

Sensor類型

1/2.8"200萬寬動態CMOS

圖像分辨率

拼接前每路：主碼流1920x1080/30幀；次碼流640x480/30幀

拼接后：主碼流:7680x1080/30幀；次碼流640x480/30幀

最低照度

彩色最低 0.05Lux@F1.2；黑白最低 0.01Lux@F1.2

信噪比

>60db(AGC OFF)

寬動態范圍

數字寬動態>120db

圖像處理

支持3D去噪、圖像增強、動態對比度增強處理功能

支持視頻、圖形輸出抗閃爍處理

支持視頻、圖形1/15～16x縮放功能

支持視頻、圖形疊加

ISP

支持4x4 Pattern RGB-IR sensor

? 3A（AE/AWB/AF），支持第三方3A算法

? 固定模式噪聲消除、壞點校正

? 鏡頭陰影校正、鏡頭畸變校正、紫邊校正方向自適應demosaic

? gamma校正、動態對比度增強、色彩管理和增強

? 區域自適應去霧

? 多級降噪（BayerNR、3DNR）以及銳化增強

? 2F-WDR行模式/2F-WDR幀模式

? 數字防抖

最大抓拍圖像

800萬像素(7680x1080)

視頻壓縮率

32Kbps-20Mbps連續可調，支持CBR/VBR/FIXQP/AVBR/QPMAP/CVBR六種碼率控制模式

OSD菜單

支持通道名、日期時間疊加

圖像翻轉

支持水平、垂直翻轉

圖像設置

亮度、對比度、色度、銳度等

網

絡

功

能

網絡協議

TCP/IP、UDP、RTP、RTSP、HTTP、DNS、DHCP、FTP、NTP、PPPOE、RTMP

智能報警

支持移動偵測報警、視頻丟失報警、網絡故障報警、聯動報警、聯動錄像、聯動抓拍

ONVIF協議

支持，標準ONVIF2.4協議

GB28181協議

支持

FTP上傳

支持

WIFI傳輸協議

802.11b/g/n、支持WEP、WPA、WPA2加密協議

數

據

傳

輸

及

存

儲

數據存儲

視頻、圖片文件

存儲機制

手動、自動（循環、定時、報警開關量、移動偵測）

客戶端瀏覽

支持IE6.0及以上（設備內嵌Web Server）瀏覽器瀏覽，最多支持10用戶同時訪問

手機客戶端

支持iphone、Android系統

網絡云

已對接阿里云，其它云平臺可根據需求對接

本地存儲

最大支持128G

拼

接

性

能

算法

拼接融合算法

最佳距離

2-10米

拼接效果

無縫、融合、無死角、靜止及運動物體均不出現裂痕

水平角度

360°(每個110°去掉重合部分)

垂直角度

55°

接

口

網絡接口

標準10/100M/1000M自適應以太網

模擬視頻輸出

CVBS，1Vvpp

音頻輸出接口

線性輸出，1Vvpp

報警輸入

IO，預留

報警輸出

IO，預留

預留接口

SPI、I2C、視頻BT1120輸出、普通IO口等

一

般

規

范

工作溫度

-20---70°C

工作濕度

90%RH以下

工作電壓

DC5V+/-10%

功耗

3W左右

PCBA尺寸

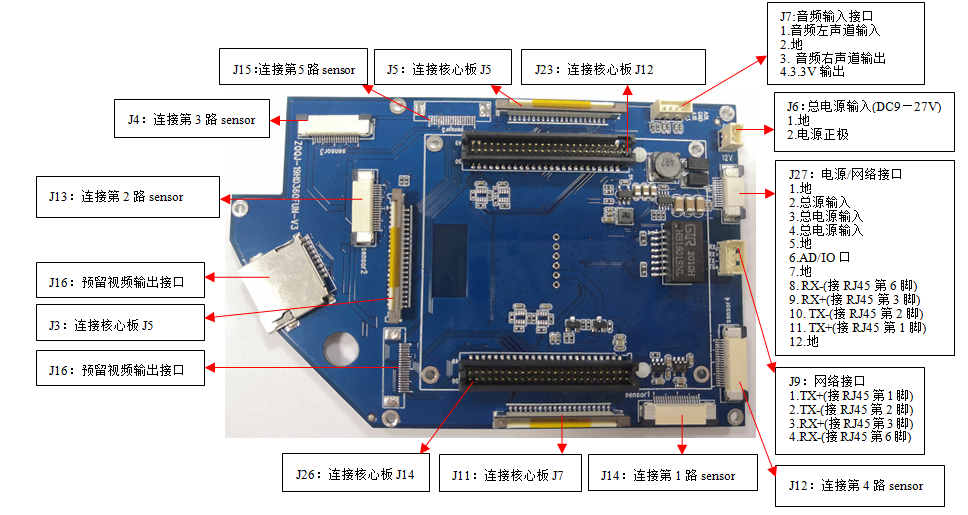

底板：117mm(長)x69mm(寬) x15mm(高)

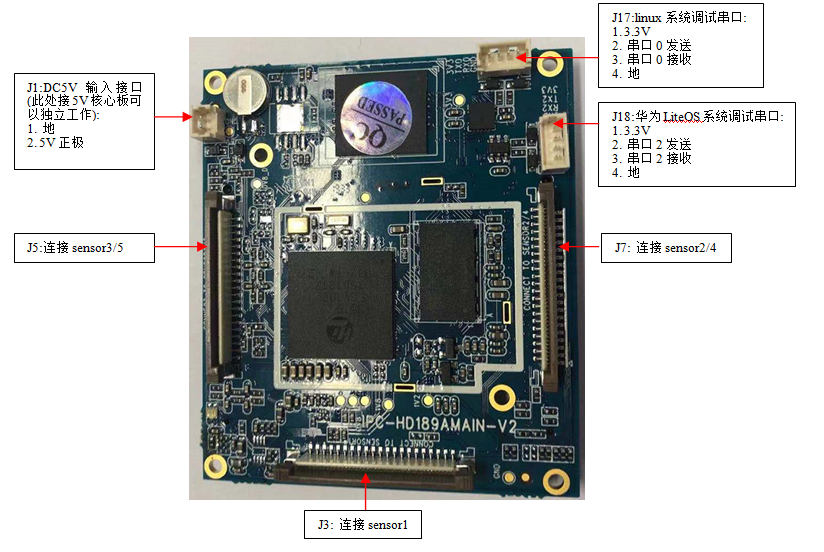

核心板：60mm(長)x53.5mm(寬)x11mm(高)

Sensor板：23mm(長)x15mm(寬)x4mm(高)
